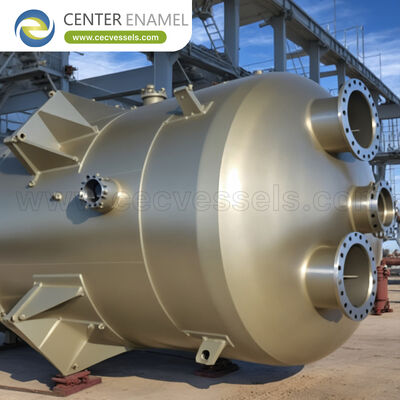

Ηλεκτρονικοί εναλλάκτες θερμότητας συμπυκνωτών αερίου για εξαιρετικά καθαρές εφαρμογές

Σε βιομηχανίες όπως η κατασκευή ημιαγωγών και ειδική ηλεκτρονική, η επεξεργασίαυπερκαθαρά αέρια (UHP)απαιτεί ανταλλακτές θερμότητας που κάνουν περισσότερα από το να διαχειρίζονται θερμικά φορτία· πρέπει να διατηρούν την απόλυτη ακεραιότητα του υλικού.Οι ηλεκτρονικοί συμπυκνωτές αερίων είναι σχεδιασμένοι για να συμπυκνώσουν αέρια υψηλής καθαρότητας ενώ παράλληλα αποτρέπουν την εξάτμισηΧρησιμοποιώντας ηλεκτροπολυμένα υλικά και ερμητικά σφραγισμένα σχέδια,Οι εν λόγω μονάδες εξασφαλίζουν ότι η καθαρότητα του αερίου παραμένει ανεπηρέαστη κατά τη διαδικασία αλλαγής φάσης..

Η κύρια λειτουργία ενός ηλεκτρονικού συμπυκνωτή αερίου είναι η ακριβής μετάβαση φάσης ενός αερίου σε υγρό (ή σε κορεσμένη κατάσταση) με ελάχιστη θερμική υστερέζη.Το σχέδιο διέπεται από την εξίσωση μεταφοράς θερμότητας:

Σε εφαρμογές UHP,ΟΗ ακατέργαστη επιφάνεια οδηγεί σε σημεία στασιμότητας και συσσώρευση σωματιδίων.Οι ηλεκτρονικοί συμπυκνωτές αερίου είναι σχεδιασμένοι για να μεγιστοποιούν την αναταραχή, διατηρώντας ταυτόχρονα προφίλ ροής που αποτρέπουν την συσσώρευση ρύπων.

Οι ηλεκτρονικοί συμπυκνωτές αερίων πρέπει να πληρούν αυστηρά πρότυπα ημιαγωγών για να αποτρέψουν την υποβάθμιση του προϊόντος.

• Χάλυβας VIM/VAR:Η τήξη με επαγωγή κενού / η επανα τήξη με τόξο κενού (VIM / VAR) είναι απαραίτητη για την ελαχιστοποίηση των μη μεταλλικών ενσωματώσεων στον χάλυβα που θα μπορούσαν αργότερα να απορροφηθούν στο υπερκαθαρό ρεύμα.

• Ηλεκτροφώτιση:Αυτή η ηλεκτροχημική διαδικασία εξομαλύνει την επιφάνεια σε μικροσκοπικό επίπεδο, αφαιρώντας "κορυφές" όπου τα σωματίδια θα μπορούσαν να προσκολληθούν και δημιουργώντας ένα παθητικό στρώμα πλούσιο σε χρώμιο που αντιστέκεται στη διάβρωση.

Για να διασφαλιστεί η καθαρότητα, οι ηλεκτρονικοί συμπυκνωτές αερίου ενσωματώνουν ειδικά τεχνικά χαρακτηριστικά:

• Σχεδιασμός μηδενικής νεκρής ζώνης:Οι εσωτερικές γεωμετρίες είναι μοντελοποιημένες από υπολογιστή (CFD) για να εξασφαλιστεί ότι δεν υπάρχουν στάσιμες τσέπες όπου το αέριο μπορεί να συσσωρευτεί, ενδεχομένως να αντιδράσει ή να υποβαθμιστεί με την πάροδο του χρόνου.

• Ακεραιότητα διαρροής ήλίου:Κάθε μονάδα πρέπει να υποβληθεί σε αυστηρές δοκιμές διαρροής ήλίου.

• Μοντωματική καθαριότητα:Οι συναρμολογήσεις καθαρίζονται συνήθως σε περιβάλλον καθαρού δωματίου κατηγορίας 100 ή καλύτερα και σε διπλή σακούλα για να διασφαλιστεί ότι φτάνουν στην εγκατάσταση κατασκευής έτοιμες για ενσωμάτωση.

Ακόμη και σε εξαιρετικά καθαρά συστήματα, απαιτείται συντήρηση για να εξασφαλιστεί μακροπρόθεσμη απόδοση.

1. Αριθμός σωματιδίων:Περιοδικά δειγματοληψία του ρεύματος αερίου προς τα κάτω του συμπυκνωτή για να εξασφαλιστεί ότι δεν συμβαίνει υποβάθμιση των εσωτερικών επιφανειών.

2. Θερμική βαθμονόμηση:Οι διακυμάνσεις της θερμοκρασίας ψύξης μπορεί να οδηγήσουν σε τοπική "παγώνα" ή ασταθή συμπύκνωση,προκαλώντας αυξήσεις πίεσης στο σύστημα αερίου.

3. Πιστοποίηση ακεραιότητας:Εάν η μονάδα αποσυναρμολογηθεί για συντήρηση, πρέπει να επανεπιστημονευθεί για την στεγανότητα του ήλίου πριν επαναφερθεί σε λειτουργία.

Ε: Γιατί ο "Κανονικός" ανοξείδωτος χάλυβας 316L δεν αρκεί για τα αέρια UHP;

Α: Το πρότυπο 316L μπορεί να περιέχει ίχνη ενσωμάτωσης ή μικρο-σκέσεις στην επιφάνεια από τη διαδικασία επεξεργασίας.Αυτές οι ατέλειες μπορούν να παγιδεύσουν υγρασία ή αντιδραστικές ακαθαρσίες που διαρρέουν στο αέριο της διαδικασίας με την πάροδο του χρόνου, καταστρέφοντας ημιαγωγούς πλακίδια.

Ε: Μπορούν αυτοί οι συμπυκνωτές να χειριστούν αντιδραστικά αέρια;

Α: Ναι, αλλά η επιλογή του υλικού πρέπει να είναι ειδική για τη χημεία των αερίων (π.χ. χρήση Hastelloy για διαβρωτικά είδη).Ελέγξτε πάντοτε την συμβατότητα της ηλεκτροφωτισμένης επιφάνειας με τα συγκεκριμένα είδη αερίων.

Ε: Πώς επαληθεύεται το "Ultra-Pure";

Α: Η επαλήθευση πραγματοποιείται μέσω εκτεταμένων αναλυτικών δοκιμών, συμπεριλαμβανομένης της ανάλυσης υγρασίας (επίπεδα ppb), της ανάλυσης της περιεκτικότητας σε οξυγόνο και της δοκιμής του συνολικού υδρογονανθράκων (THC) μετά από κύκλο καθαρισμού.

Η επιλογή ενός ηλεκτρονικού συμπυκνωτή αερίου για εξαιρετικά καθαρές εφαρμογές είναι μια ακριβής μηχανική απόφαση.δημιουργείτε ένα ισχυρό φράγμα που προστατεύει την καθαρότητα της παροχής αερίου σας, εξασφαλίζοντας υψηλότερες αποδόσεις και σταθερή ποιότητα διαδικασίας στην ευαίσθητη ηλεκτρονική κατασκευή.

Είστε έτοιμοι να καθορίσετε έναν ηλεκτρονικό συμπυκνωτή αερίου για τη διαδικασία σας;

Εάν αξιολογείτε τις απαιτήσεις σας για τα ποσοστά ροής, τη συμβατότητα των αερίων ή τα πρότυπα εγκατάστασης καθαρών δωματίων,Η ομάδα μηχανικών μας είναι διαθέσιμη για να βοηθήσει με την τεχνική αξιολόγηση..

Θα θέλατε να συζητήσετε τις διαφορές μεταξύ των διαμορφώσεων "σωλήνα σε σωλήνα" και "κέλυφος και σωλήνας" για τις συγκεκριμένες ανάγκες συμπύκνωσης UHP;
