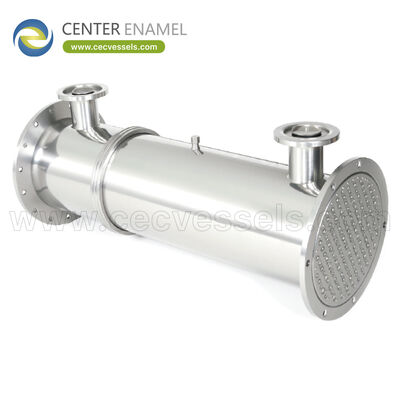

উচ্চ-চাপ কন্টেনমেন্ট শেল এবং টিউব হিট এক্সচেঞ্জার: ইঞ্জিনিয়ারিং স্ট্যান্ডার্ডস এবং ফ্যাব্রিকেশন

উচ্চ চাপ প্রক্রিয়াকরণ শিল্পে, পেট্রোকেমিক্যাল রিফাইনিং থেকে শুরু করে বিদ্যুৎ উৎপাদন ও সিঙ্গাস উৎপাদন পর্যন্ত,উচ্চ চাপের শেল এবং টিউব তাপ এক্সচেঞ্জারএটি একটি গুরুত্বপূর্ণ যান্ত্রিক উপাদান হিসেবে কাজ করে।এই পাত্রে শুধুমাত্র দক্ষ তাপ স্থানান্তর পরিচালনা করার জন্য ডিজাইন করা হয় না কিন্তু চরম অপারেশন চাপ অধীনে volatile তরল ধারণ করতে সক্ষম শক্তিশালী চাপ সীমানা হিসাবে কাজ.

এশিজিয়াজুয়াং ঝেংঝং টেকনোলজি কোং লিমিটেড (সেন্টার এনামেল), আমরা উন্নত ধাতুবিদ্যা বিজ্ঞান, যান্ত্রিক প্রকৌশল,এবং কঠোর আন্তর্জাতিক মান পূরণ চাপ রেট তাপ এক্সচেঞ্জার উত্পাদন কঠোর উত্পাদন প্রোটোকল, প্রক্রিয়া নিরাপত্তা এবং অপারেশনাল দীর্ঘায়ু নিশ্চিত।

উচ্চ চাপ তাপ এক্সচেঞ্জার ডিজাইনের প্রাথমিক প্রকৌশল চ্যালেঞ্জটি হল "সংরক্ষণ-দক্ষতা বিপরীতবাদ":তাপ স্থানান্তরের জন্য পৃষ্ঠের আয়তন সর্বাধিক করার সময় উচ্চ চাপের তরল ধারণ করার জন্য প্রয়োজনীয় কাঠামোগত অখণ্ডতা বজায় রাখা.

• চাপের সীমাঃশেলটি প্রাথমিক চাপ-ধারণকারী পাত্রে কাজ করে। ডিজাইন গণনার জন্য হুপ স্ট্রেস, লম্বা স্ট্রেস এবং নল লোডিংয়ের জন্য অ্যাকাউন্ট নিতে হবে,এএসএমই বয়লার এবং চাপযুক্ত পাত্রে কোড (বিপিভিসি)অধ্যায় VIII.
• তাপীয় চাপ ব্যবস্থাপনাঃউচ্চ চাপ অপারেশন প্রায়ই উচ্চ তাপমাত্রা পার্থক্য জড়িত।আমরা বিশেষায়িত কনফিগারেশন ব্যবহার করি যেমন ভাসমান মাথা বা ইউ-বাণ্ডেল ডিজাইন টিউব বাণ্ডেল এবং শেলের মধ্যে বৈচিত্র্য তাপ প্রসারণের অনুমতি দেয়, ক্লান্তিজনিত ক্র্যাকিং প্রতিরোধ করে।
• TEMA সম্মতিঃআমাদের এক্সচেঞ্জারগুলো ডিজাইন করা হয়েছেটিইএমএ (টিউবুলার এক্সচেঞ্জার নির্মাতা সমিতি)যান্ত্রিক নির্মাণের শ্রেণীবিভাগ (যেমন, শোধনাগার পরিষেবা জন্য ক্লাস আর, বাণিজ্যিক জন্য ক্লাস সি) অপারেটিং পরিবেশের কঠোরতা অনুযায়ী।

ইঞ্জিনিয়াররা তাপীয় লোড, পরিষ্কারের প্রয়োজনীয়তা এবং চাপ-তাপমাত্রা (পি-টি) এনভেলভের উপর ভিত্তি করে নির্দিষ্ট এক্সচেঞ্জার টাইপোলজিগুলি নির্বাচন করে।

চাপ-সম্পর্কিত ব্যর্থতা এবং রাসায়নিক অবক্ষয় উভয়ের বিরুদ্ধে উপাদান নির্বাচন প্রতিরক্ষা প্রথম লাইন।

• ধাতুবিদ্যা:উচ্চ চাপ / উচ্চ তাপমাত্রা পরিবেশে, আমরা উচ্চ-শক্তি খাদ যেমন নির্দিষ্টS316L(জারা প্রতিরোধের জন্য এবং উচ্চ তাপমাত্রা ductility) বা কার্বন ইস্পাত গ্রেড (যেমন,A516 Gr ৭০) শেলের জন্য, তাদের চমৎকার ওয়েল্ডেবিলিটি এবং দৃঢ়তার জন্য নির্বাচিত।
• অটোমেটেড ফ্যাব্রিকেশনঃআমাদের কারখানাটি নিখুঁত জ্যামিতিক সমতা নিশ্চিত করার জন্য স্বয়ংক্রিয় সিএনসি প্লেট রোলিং এবং লেজার কাটিং ব্যবহার করে।উচ্চ চাপের পাত্রে স্থানীয় চাপের ঘনত্বকে কমিয়ে আনার জন্য সমতুল্য উপাদানগুলি অত্যন্ত গুরুত্বপূর্ণ.
• ওয়েল্ড ইন্টিগ্রিটিঃউচ্চ-চাপের জয়েন্টগুলি, বিশেষত টিউব-টু-টিউব শীট সংযোগগুলি স্বয়ংক্রিয় টিআইজি / এমআইজি প্রক্রিয়া ব্যবহার করে ঝালাই করা হয়।আমরা ফাটল জারা এবং ক্লান্তি ছড়িয়ে ঝুঁকি নির্মূল করার জন্য পূর্ণ অনুপ্রবেশ ঢালাই জোরদার.

অত্যন্ত চাপে কাজ করার সময়, ভুলের কোন সুযোগ নেই। আমাদের গুণমান নিশ্চিতকরণ প্রোটোকল শিল্পের মানক প্রয়োজনীয়তা অতিক্রম করে:

• রেডিওগ্রাফিক টেস্টিং (RT):সমস্ত সমালোচনামূলক বট ওয়েডগুলি পৃষ্ঠের নিচে পোরোসিটি বা অন্তর্ভুক্তি সনাক্ত করতে এক্স-রে পরীক্ষার শিকার হয়, যা নিশ্চিত করে যে ওয়েডটি মূল ধাতুর শক্তির সাথে মেলে।
• আল্ট্রাসোনিক টেস্টিং (ইউটি):বিশেষ করে উচ্চ লোডের এলাকায় যেমন ডোজেল-টু-শেল ট্রানজিশনের জন্য ওয়েল্ড অনুপ্রবেশ এবং বেধের নির্ভুলতা যাচাই করার জন্য ব্যবহৃত হয়।
• হাইড্রোস্ট্যাটিক/নিউমেটিক ভ্যালিডেশনঃপ্রতিটি সমাপ্ত পাত্রে প্রতিটি গ্যাসকেট, ফ্ল্যাঞ্জ এবং ওয়েল্ড সিমের সীমাবদ্ধতা যাচাই করার জন্য ডিজাইন চাপের 1.3x থেকে 1.5x এ কঠোর চাপ পরীক্ষা করা হয় (ASME কোড অনুযায়ী) ।

এএসএমই (আমেরিকান সোসাইটি অব মেকানিক্যাল ইঞ্জিনিয়ার)কাঠামোগত নিরাপত্তা, উপাদান বেধ, এবং চাপ ধারণকারী অখণ্ডতা উপর দৃষ্টি নিবদ্ধ করে।টিইএমএ (টিউবুলার এক্সচেঞ্জার নির্মাতা সমিতি)যান্ত্রিক মান প্রদান করেএক্সচেঞ্জার বিশেষভাবে, যা অস্বীকৃতি, ব্যফেল, পাস ব্যবস্থা এবং পরিষ্কারের প্রয়োজনীয়তা অন্তর্ভুক্ত করে। উভয়ই নিরাপদ, কোড-সম্মত নকশার জন্য অপরিহার্য।

এটি টিউব-টু-টিউব শীট সংযোগের মাধ্যমে পরিচালিত হয়।আমরা "ডাবল-শক্তি" ঝালাই জয়েন্ট বা সীল-জয়েন্ট টিউব-টু-টিউব শীট সম্প্রসারণের সাথে মিলিত ব্যবহারএই বিশেষ জয়েন্টগুলির নিয়মিত এনডিটি উত্পাদনের সময় বাধ্যতামূলক।

ইউ-টিউব ডিজাইনগুলি অন্তর্নিহিতভাবে বৈকল্পিক তাপীয় সম্প্রসারণের চাপের প্রতিরোধী কারণ বান্ডিলটি কেবলমাত্র এক প্রান্তে নোঙ্গরযুক্ত। তারা সাধারণত চরম তাপীয় চক্রের জন্য আরও ব্যয়বহুল।কিন্তু, ফ্লোটিং হেডগুলি যদি প্রক্রিয়া তরলটি ভারী ময়লা হওয়ার প্রবণতা থাকে তবে পরিষ্কারের জন্য শেল সাইডের আরও ভাল অ্যাক্সেসযোগ্যতা সরবরাহ করে।

যদিও S316L চমৎকার ক্ষয় প্রতিরোধের এবং উচ্চ তাপমাত্রা ductility প্রদান করে, এটি সব রাসায়নিক পরিবেশে (যেমন, ঘনীভূত অ্যাসিড বা উচ্চ ক্লোরাইড সেবা) জন্য যথেষ্ট নাও হতে পারে।আমরা প্রতিটি প্রকল্পের জন্য একটি রাসায়নিক সামঞ্জস্যতা বিশ্লেষণ সঞ্চালন নির্বাচন খাদ উভয় চাপ জারা ক্র্যাকিং এবং হাইড্রোজেন embrittlement প্রতিরোধী নিশ্চিত করতে.

আপনি কি উচ্চ চাপের জন্য একটি তাপ এক্সচেঞ্জার নির্দিষ্ট করছেন, মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশন?

আমাদের ইঞ্জিনিয়ারিং টিম স্ট্রেস বিশ্লেষণ, সিএফডি (কম্পিউটেশনাল ফ্লুইড ডায়নামিক্স) মডেলিং এবং আপনার নির্দিষ্ট প্রক্রিয়া প্রয়োজনীয়তার জন্য কাস্টম ফ্যাব্রিকেশন সম্পাদন করতে সজ্জিত।[কন্টাক্ট সেন্টার এনামেল আজ আপনার প্রকল্পের স্পেসিফিকেশন পর্যালোচনা এবং একটি প্রযুক্তিগত প্রস্তাব পেতে]
